屈曲约束支撑设计方案定义构件类型技术参数

日期：2020-09-28 点击量：

普通支撑受压易发生屈曲且滞回性差，在支撑外面设置套筒按捺受压屈曲，构成屈曲约束支撑设计方案。由芯材、约束芯材屈曲的套筒和坐落芯材与套筒间的无粘结资料及填充资料（如有）组成。内核钢支撑与约束单元间可自由相对滑动,工作时仅内核钢支撑受力。

二、屈曲约束支撑设计方案构件类型

屈曲约束支撑设计方案构件的类型有承载型和耗能型。其中耗能型在地震力的效果下屈从耗能。当防屈曲支撑既要提高结构刚度及承载力，又要在中、大震效果下屈从耗能时选用承载耗能型防屈曲支撑。

三、主要资料的技术参数

耗能型屈曲约束支撑设计方案的芯板屈从段钢材屈强比应不大于0．8，伸长率不小于30％，冲击功耐性不小于27J(常温)，屈从强度动摇范围Q100LY(80~120MPa)，Q160LY(MPa)，Q225LY(205～245MPa)，Q235(235～295MPa)。

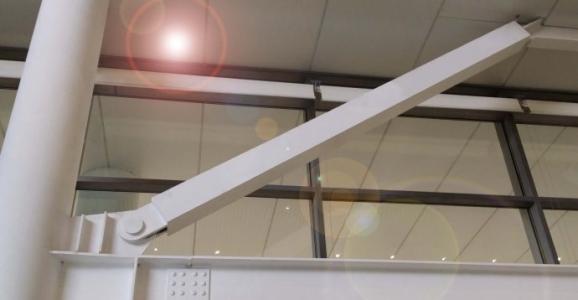

产品展示
